VS 500 Pěticestná ventilová souprava s roztečí tlakových vstupů 54 mm (sada)
Obj. kód: VS 500 02 00 1 0 K12 4 3 SR1
VS 500 Pěticestná ventilová souprava s roztečí tlakových vstupů 54 mm (sada)
- Popis: VS 500 02 00 1 0 K12 4 3 SR1
Pěticestná ventilová souprava s roztečí tlakových vstupů 54 mm

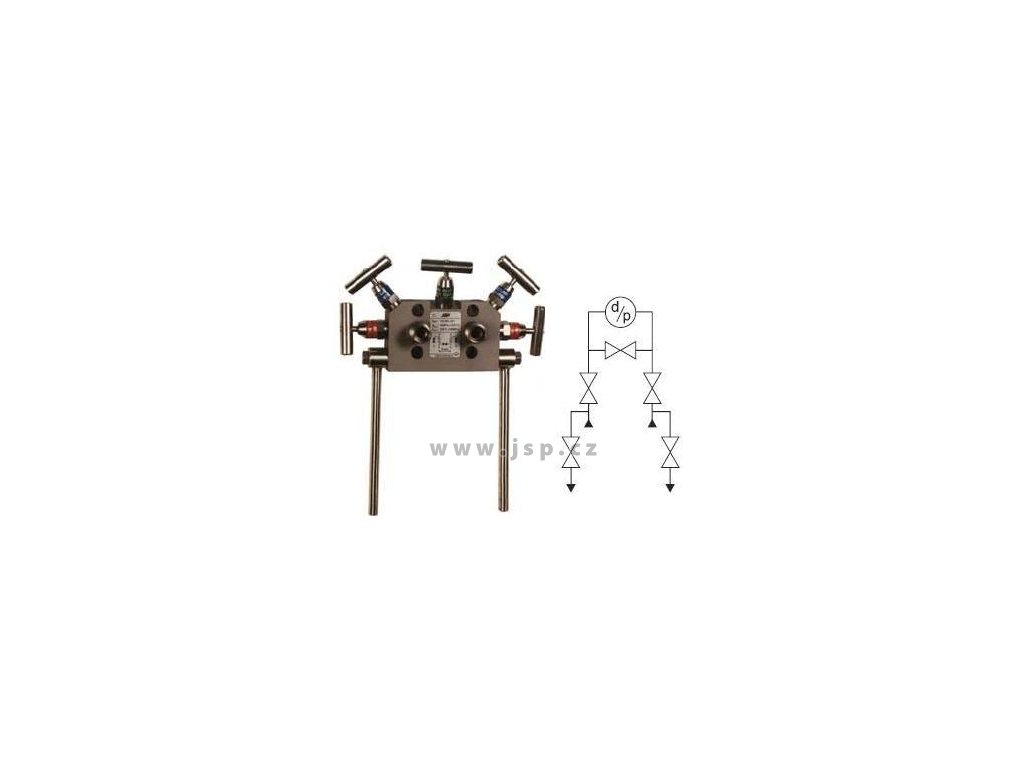

(vnitřní propojení kanálků viz obr) - Použití:
Pěticestná ventilová souprava slouží k uzavření přívodu tlakového média při odpojení snímače tlaku nebo tlakové diference a k propojení obou vstupních komor snímače tlakové diference při seřizování nuly na provozním tlaku. Souprava navíc umožňuje odvzdušnění a odkalení impulzního potrubí.
- Technické parametry:
- Provedení vstupního připojení: 02
* vnější závit M20x1,5 s kuželovým sedlem - Provedení výstupního připojení: 00
* přímá montáž na přírubu snímače tlak. diference s roztečí tlak. vstupů 54 mm - Těsnění vřetena ventilu: 1
* O-kroužek
* materiál: Viton
* použití: pmax 40 MPa (pro vodu a DEMI vodu do +100 °C, vzduch do +200 °C) - Materiál těsnicího prvku (kuličky): 0
* ocel 1.4125 DIN (17042) do +400°C - Kuželka: K12
* pro přivaření pr. 12 / pr. 8 mm s převlečnou maticí M20x1,5 - Materiál kuželky: 4
* nerezová ocel 17248 - Materiál matice kuželky, pro zářezný kroužek: 3
* nerezová ocel 17240 - Upevňovací šrouby pro montáž ventilové soupravy na snímač tlak. diference: SR1
* 4ks šroub 7/16“-20 UNF x 7/4“ (45 mm), pozinkovaný - Pro více informací nás kontaktujte!
Doplňkové parametry
| Kategorie: | Řada VS 500 |
|---|---|
| Záruka: | 3 roky |
